Introduction
Le câble métallique est un élément indispensable pour un appareil de levage. C'est pour cette raison que bien choisir son câble de levage est critique afin de lui garantir une longue durée de vie et un bon déroulement des opérations de levage.
Notations, symboles et désignation des câbles métalliques
L’activité du levage se référant largement à la norme ISO 4308 et aux règles de la F.E.M., nous en adopterons ici les notations et symboles principaux.
La désignation des câbles, les coefficients normatifs et informatifs tels qu’ils apparaissent dans les normes EN actuellement disponibles seront utilisés.

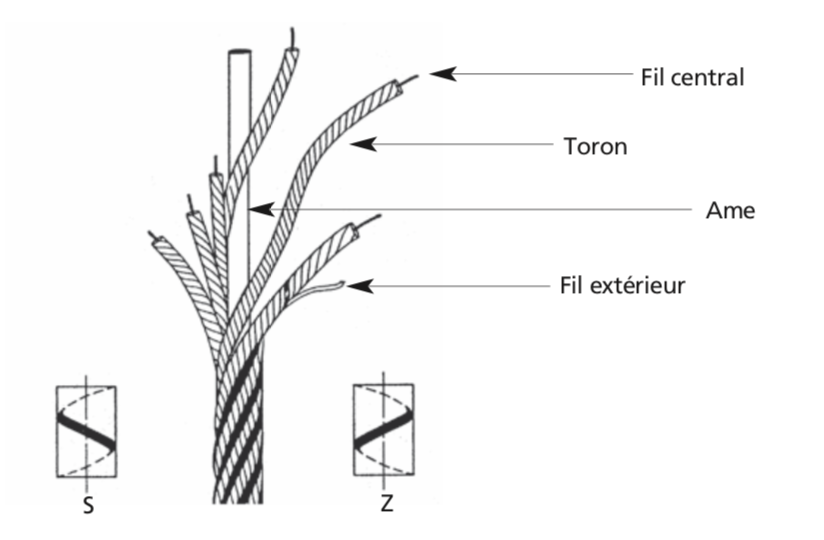

Les câbles métalliques peuvent exister dans de nombreuses configurations différentes afin de répondre aux attentes et aux cahiers des charges des professionnels du levage. Il y a cependant des termes utilisés pour désigner des éléments qui composent un câble :
-
L'âme du câble qui est située au centre du câble et qui assure un support uniforme des torons extérieurs. En effet, il permet d'éviter une tension trop élevée entre les torons qui composent le câble. L'âme d'un câble peut être en métal, en textile et en plastique afin de modifier les caractéristiques d'un câble et lui donner des propriétés différentes en fonction de son usage.
-
Les torons sont des groupes de fils enroulés autour de l'âme du câble. Ce sont eux qui déterminent dans une large mesure la résistance du câble à la fatigue et à l'usure.
-
Les fils centraux se trouvent au centre des torons et sont entourés par les fils extérieurs.
-
Les fils extérieurs se trouvent dans les torons et entourent les fils centraux.
Sens de commettage et mode de câblage
Dans un câble métallique, les torons sont enroulés autour de l'âme du câble dans une direction que l'on appelle le sens de commettage. Il y a deux sens de commettage :
- à droite : Z
- à gauche : S

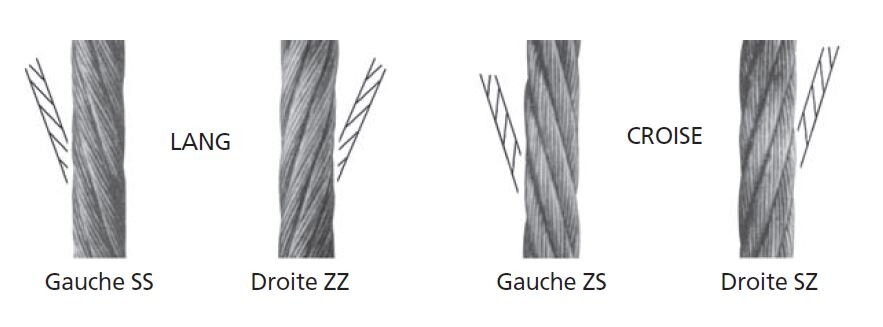

Il existe donc deux modes de câblage pour fabriquer un câble :
- Le câblage Lang : Le sens de câblage des torons et des fils des torons est identique. Avec ce mode de câblage, il y a moins de pressions de contact à l'intérieur du câble ce qui prolonge la durée de vie. Cependant, cela rend le câble moins résistant aux dommages. Il y a deux types de câblage Lang :
- Le câblage Lang à gauche : SS
- Le câblage Lang à droite : ZZ
- Le câblage Croisé : Le sens de câblage des torons et des fils des torons est opposé. Il y a donc moins de risques de détoronnage et ce câblage résiste mieux à la déformation. Il y a deux types de câblage croisé :
- Le câblage croisé à gauche : ZS
- Le câblage croisé à droite : SZ
