Comment calculer correctement la CMU d'une élingue chaîne ?
Afin d'utiliser convenablement des élingues chaîne durant une opération de levage, vous devez savoir, parmi bien d'autres éléments, de quelle manière la CMU de l'élingue chaîne est affectée par les angles de levage. Dans cet article, nous avons regroupé des informations nécessaires pour connaitre la CMU de votre élingue selon votre configuration de levage.
Tableau d'élingage pour les élingues chaîne de grade 100
Ce tableau indique les charges Maximales d'Utilisation pour des élingues fabriquées à partir de chaîne de grade 100.
| 1 brin |
2 brins |
3 & 4 brins |
||||||||
 |
 |
 |
||||||||
| Angle d'élingage | Droit |
0 - 45° | 45°- 60° | 0 - 45° | 45°- 60° | |||||
| Facteur d'utilisation | 1 |
1.4 | 1 | 2.1 | 1.5 | |||||
| Dia. (mm) | CMU (tonne) | CMU (tonne) | CMU (tonne) | |||||||
| 5 | 1 | 1.40 | 1 | 2.10 | 1.50 | |||||
| 6 | 1.4 | 2 | 1.4 | 3 | 2.10 | |||||
| 7 | 1.9 | 2.65 | 1.9 | 4 | 2.80 | |||||
| 8 | 2.5 | 3.55 | 2.5 | 5.30 | 3.75 | |||||
| 10 | 4 | 5.6 | 4 | 8 | 6 | |||||
| 13 | 6.7 | 9.5 | 6.7 | 14 | 10 | |||||
| 16 | 10 | 14 | 10 | 21.20 | 15 | |||||
| 19 | 14 | 20 | 14 | 30 | 21 | |||||
| 20 | 16 | 22.40 | 16 | 33.60 | 24 | |||||
| 22 | 19 | 26.50 | 19 | 40 | 28 | |||||
| 26 | 26.5 | 37.50 | 26.5 | 55.50 | 40 | |||||
Calcul de la CMU de votre élingue chaîne
Lorsque les informations exactes concernant le poids, les angles d'élingage et la position du centre de gravité sont connues, vous pouvez calculer la Charge Maximale d'Utilisation en utilisant la méthode trigonométrique comme suit :
2 brins :
CMU (tonne) = 2 x CMU d'une élingue monobrin x cos β
3 & 4 brins :
CMU (tonne) = 3 x CMU d'une élingue monobrin x cos β
Note : Dans le cadre d'un levage d'une charge rigide, la charge est portée par seulement deux brins et non trois brins comme mis en compte par les facteurs de mode. Afin de ne pas surdimensionner les élingues, il est possible de mettre en place des tendeurs par exemple afin d'obtenir un meilleur équilibrage de la tension sur les élingues.
β = L'angle du brin par rapport à la verticale
En cas d'élingue multibrins, la CMU de la maille de tête doit être au moins égal à celle de l'élingue.
Lorsqu'il y a des dimensions alternatives, l'élingue peut être marquée avec la CMU calculée selon l'angle d'élingage.
ATTENTION !
Si l'élingue doit être utilisée pour un levage avec un angle β inférieur à 45° et donc une CMU plus élevée que celle indiquée, vous devez nous en informer durant la commande de cette élingue.
Arêtes vives
Des protections d'angle peuvent être utilisées pour prévenir des dommages sur les élingues en raison des arêtes vives. En règle générale, le rayon (R) du bord doit être supérieur à 2 fois le diamètre de la chaîne.
| Rayon R | R > 2 x Ø de la chaîne | R > Ø de la chaîne | R < Ø de la chaîne |
| Facteur d'utilisation | 1 | 0.7 | 0.5 |

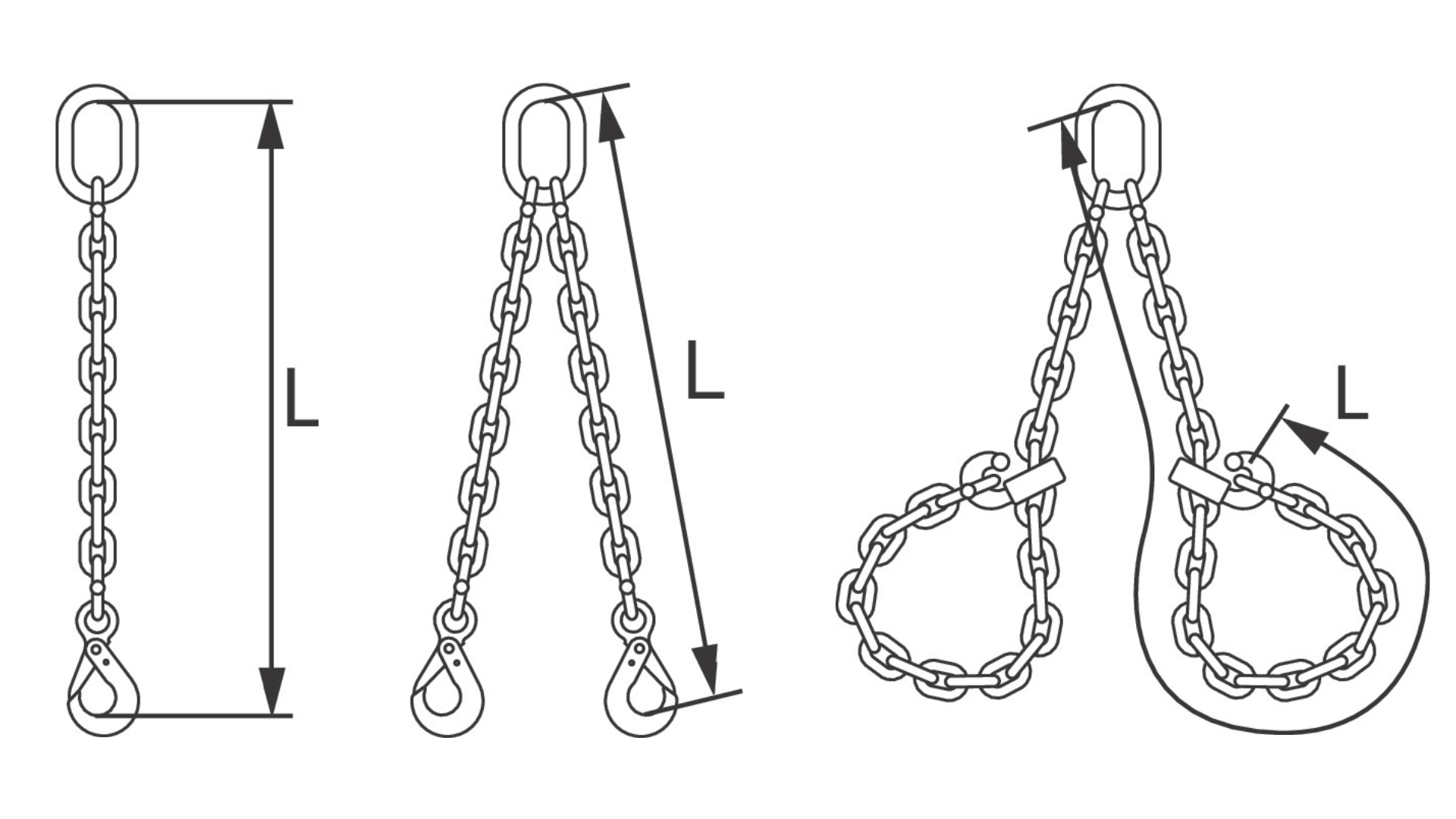

Tolérance de longueur
La longueur (L) doit être mesurée entre les « points d'appui » ou le périmètre pour les élingues à noeuds coulants.
La longueur de chaque brin doit être la longueur nominale avec une tolérance de +2/0 pas de chaîne.
La différence de longueur entre le brin le plus court et le plus long dans une élingue à plusieurs brins, assemblée avec des maillons de connexion, ne doit pas dépasser 10 mm si l'élingue mesure jusqu'à 3 m, ou 5 mm/m pour les élingues plus longues.
